Промислова екологія - Апостолюк C. O. - Зниження шуму методом екранування
Звукоізолювальні екрани встановлюють на території підприємства для зниження шуму, що виникає у відкритому середовищі. Застосування екранів доцільне лише у тому випадку, коли шум екранованого джерела не менше, ніж на 10 дБА вищий від рівнів, що створюються іншими джерелами в забудові.
Звукоізолювальна ефективність екрана SLfH - це зниження рівнів звукового поля в розрахунковій точці (РТ), розташованій за екраном, яка залежить в основному від розмірів і форми екрана, відстані від джерела і РТ до екрана, частоти звуку тощо. Екрани можуть бути плоскої або П-подібної форми, гладкими (із металу, пластмаси та ін.) або зі звукопоглинальним облицюванням товщиною не менше 50 мм зі сторони джерела шуму; стаціонарними та пересувними.
Як екрани застосовують штучні і природні елементи рельєфу місцевості (виїмки, земляні кавальєри, насипи, пагорби та ін.), будівлі, в приміщеннях яких допускаються рівні звуку понад 50 дБА, житлові будинки з посиленою звукоізоляцією зовнішніх огороджувальних конструкцій, житлові будинки, в яких із сторони джерел шуму розташовані вікна підсобних приміщень і однієї житлової кімнати трикімнатних квартир, квартир із більшою кількістю кімнат та різноманітні споруди (пришляхові підпірні, огороджу вальні та захисні стінки з поверхневою щільністю не менше 30 кг/м2 тощо).
Зазначені будівлі та споруди слід розташовувати вздовж джерел шуму, як правило, у вигляді суцільної забудови.
Зниження рівнів звуку від транспортних потоків, промислових об'єктів та ін. екранами ALArKp визначається залежно від величин: ЬЬЛекрр &;LAeKpal і &;ЬАекра2, методика визначання яких наведена нижче.
Зниження рівня звуку за допомогою екрана ALAfKpp У дБА наведено в табл.7.9 [27].

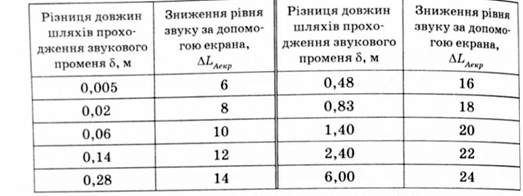

Таблиця 7.9. Зниження рівня звуку за допомогою екрана залежно від різниці довжин шляхів проходження звукового променя при прийнятій висоті екрана
Різниця довжин шляхів проходження звукового променя 5 ум відповідно до схем екранів, наведених на рис. 7.22, визначається за формулою [27]
Де а - найкоротша відстань між геометричним центром джерела шуму і верхнім краєм екрана, м; Ь - найкоротша відстань між розрахунковою точкою і верхнім краєм екрана м; с - найкоротша відстань між геометричним центром джерела шуму і розрахунковою точкою, м.

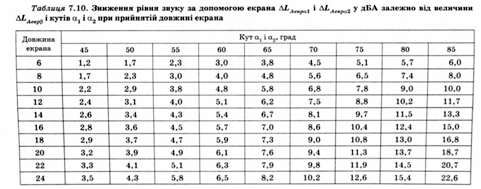

Зниження рівня звуку за допомогою екранів АЬАе 1 і &;ЬАекра2 наведено в табл. 7.10 залежно від величини ДІ,^ р і кутів а1 і а2 (рис. 7.22) за прийнятої довжини екрана.
Величина зниження рівня звуку за допомогою екрана АЬАекра, дБА визначається за формулою
Де ^Аекра - менша з величин АЬАекра1 і ^ЬАа9вЛ9 дБА; Ад - поправка, дБА, яка визначається з табл. 7.11 залежно від різниці величин АЬЛ, і АЬ
Зниження рівня звуку за допомогою екрана АЬА, дБА, від джерел шуму всередині груп житлових будинків і трансформаторів, приймається з табл. 7.12. У цьому випадку довжина екрана приймається в два рази більшою за довжину джерела шуму.
Ефективна висота екрана визначається відповідно до розрахункових схем, наведених на рис. 7.22.
Розрахунок екранів, що використовуються для екранування джерел шуму у виробничих приміщеннях, в основному зводиться

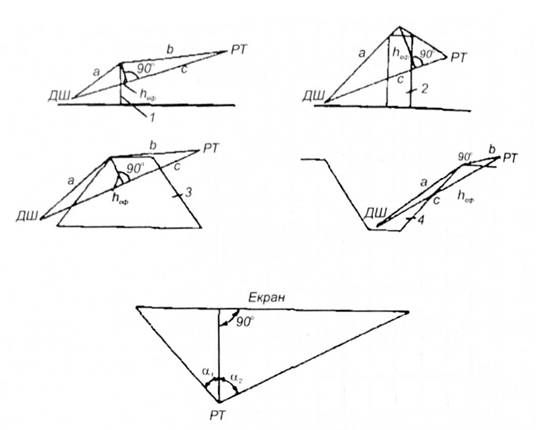

Рис. 7.22. Розрахункові схеми для визначення зниження рівня звуку за екранами: І - стінка; 2 - будівля; 3 - насип; 4 - виїмка; 5 - екран; ДШ - джерело шуму; РТ - розрахункова точка; кеф - ефективна висота екрана
До визначення звукоекрануючої характеристики ке, за допомогою якої визначають його акустичну ефективність. Характеристику ке встановлюють за формулою
Де ^ частота. Гц; К - висота екрана, м; Іе - відстань від екрана до робочого місця, м; в - ширина екрана, м; сі - відстань екрана до джерела шуму, м.
За величиною Ке ефективність екрана визначають з табл. 7.13.
