Цивільна оборона та цивільний захист - Стеблюк М. І. - Комплект індивідуальних дозиметрів ДК-0,2
Комплект індивідуальних дозиметрів ДК-0,2 призначений для вимірювання доз гамма-випромінювань, одержаних людьми при роботі з радіоактивними речовинами або при перебуванні на забрудненій місцевості. До комплекту ДК-0,2 входять: 10 дозиметрів ДК-0,2 і зарядний пристрій ЗД-6.
Дозиметр вимірює експозиційні дози гамма-випромінення від 0 до 200 мР у діапазоні енергій від 0,084 до 2 МеВ за відсутності бета-випромінення з енергією вище 0,6 МеВ в інтервалі температур від -20 до +35 °С.
Похибка вимірювання дозиметра в нормальних умовах (температура навколишнього середовища - 20 ± 5 °С, атмосферний тиск - 100 ± 4 кПа (750 ± 30 мм рт. ст.), відносна вологість повітря 65 ± 15 %) не перевищує ± 10 % від кінцевого значення шкали).
Саморозряд дозиметра не повинен перевищувати:
А) в нормальних умовах за 24 години 2 поділки;
Б) в умовах температури -20 °С за 4 години - 2 поділки;
В) в умовах відносної вологості 95 % при температурі +20 °С за 48 годин - 3 поділки. Дозиметр встановлюється на "0" з допомогою зарядного пристрою ЗД-6 або іншого пристрою, що забезпечує плавну зміну постійної напруги в межах від 180 до 250 В.

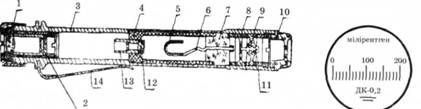

Рис. 17. Будова дозиметра ДК-02: 1 - окуляр; 2 - шкала; 3 - корпус; 4 - камера іонізації; 5 - скляна нитка; 6 - електрод; 7 - ізолятор; 8 - обмежувач; 9 - діафрагма; 10 - оправа захисна; 11 - контакт; 12 - об'єктив; 13 - корпус; 14 - тримач
Конструкція дозиметра ДК-0,2 показана на рис. 17. Циліндричний корпус (3) є зовнішнім електродом іонізаційної камери. Іонізаційна камера (4) пресується з токопровідного преспорошку, ізолятор (7) має високі ізоляційні властивості. Внутрішній електрод (6) виготовляється з алюмінієвого дроту і в місці кріплення скляної нитки має U-подібну форму. Скляна нитка (5) кріпиться до U-подібного електрода у двох точках. Скляна нитка з електродом у зібраному вигляді платинується методом катодного розпилення, утворюючи токопровідну систему з великою механічною стійкістю. Відліковий механізм складається з окуляра (1), об'єктива (12) і шкали (2). Шкала має 20 поділок. Ціна однієї поділки відповідає 10 мР.
Зарядна частина дозиметра - це контактна група, яка складається з обмежувача (8) і діафрагми (9) із контактом (11). При натисканні на дозиметр у зарядному гнізді контакт (11) замикає ланцюг: стержень зарядного гнізда, контакт (11), внутрішній електрод (в).
Корпус дозиметра закритий захисною оправою (10) для захисту діафрагми від забруднення. Для кріплення дозиметра до одягу на корпусі є пружинний тримач (14).
Конденсатор, утворений камерою і внутрішнім електродом, заряджається до певного потенціалу. При впливі гамма-випромінення в робочому об'ємі камери повітря іонізується і потенціал камери зменшується. Зменшення потенціалу камери пропорційне експозиційній дозі опромінення, тому, вимірюючи зміну потенціалу, можна судити про одержану дозу опромінення.
Зміна потенціалу камери проводиться з допомогою мініатюрного електроскопа, що вмонтований в середину дозиметра. Відхилення рухомої системи електроскопа-платинованої нитки - вимірюється за допомогою відрахункового мікроскопа зі шкалою, відградуйо-ваною в мілірентгенах.
Підготовка до роботи і порядок роботи дозиметра ДК-0,2 аналогічні дозиметру ДКП-50А і ІД-1.
Крім табельних та побутових приладів є прилади, що випускаються вітчизняними та зарубіжними підприємствами, які можна використовувати для оцінки небезпеки надзвичайної ситуації.
Для вимірювання потужності експозиційної дози використовують ІМБ-21Б, ГО-27, S2010, EL-1119, EL-1101, EL-1103, EL-1119, S2010, ДРГ-ОІТІ.
Для вимірювання еквівалентної дози гамма-випромінювання застосовують: ДДГН-02, ДКГ-ОСД "грак", РМ-1203, РМ-1103 (1030224), ДРСРМ-1401, ДКГ-РМ-1203, ДКГ-029 "арбітр", ДБГ-04А, ДКР-04, EL-1101, EL-1119; для вимірювання рентгенівського випромінювання - ДКС-96М, ДКС-АТ5350, ДКР-АТ1103М.
З метою контролю індивідуальної еквівалентної дози і потужності рентгенівського і гамма-випромінювання можна застосовувати ДКС-АТ3509В, ДКС-96Н (1030219), ДКС-02К "Кадмій", ДКГ-21 "Ecotest CARD", ДВГ-02Т, для вимірювання накопиченої дози - ДТУ-01, ДКС-АТ(ДКС-АТ1123).
Оцінку забруднення джерелами гамма-квантів і бета-частинок продуктів харчування, грунту, води, сільськогосподарської продукції, предметів побуту, будівельних матеріалів, рослин і навколишнього середовища можна провести з допомогою таких приладів: "Квартекс" РД 8901, МКГБ-01 РАДБК, спектрометра гамма-бета МКС-АТІ315, МКС-АТ6101Д, ДКР-АТ1103М.
Для вимірювання потужності гамма-випромінювання, еквівалентної дози гамма-випромінювання, сигналізації про перевищення заданої потужності дози гами випромінювання, безперервної оцінки обстановки приміщень, підприємств і джерел можна застосовувати ДКГ-01Д "гарант", РМ-1603 (1030226), МКС-АТ6102, ДКР-04, ДКГ-02У "арбітр", ДБГ-04А, ДКГ-РМ1203, ЕІЛ103, ЕІЛ119, ЕЬ-ПОІ.
Еквівалентну дозу електронного випромінювання можна виміряти за допомогою ДКС-96Н (1030219), МКС-АТ1117М.
Контроль радіаційного фону території можна здійснювати за допомогою приладів БДМГ-АТ2343, СРК-АТ2327, ГО-27.
Дозу внутрішнього опромінення тіла людини або тварини можна виміряти приладом СКГ-АТ1316, а накопиченої еквівалентної дози - комплектом індивідуального дозиметричного контролю ДТУ-1.
